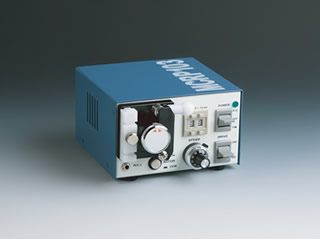

ローラーチューブポンプ
低粘度液剤用ディスペンサー
MCRP103
直径22mmの小型ローターを搭載したモデルです。
ローターは潤滑用グリース依存によるチューブへの負担影響を無くし、2000時間以上のチューブ耐久性を実現。シアノ系瞬間接着剤や嫌気性接着剤など低粘度液剤の定量塗布に適します。適用チューブはテフロンやシリコン、タイゴン、バイトン、ファーメドに対応しています。（※RoHS対応）
ローターは潤滑用グリース依存によるチューブへの負担影響を無くし、2000時間以上のチューブ耐久性を実現。シアノ系瞬間接着剤や嫌気性接着剤など低粘度液剤の定量塗布に適します。適用チューブはテフロンやシリコン、タイゴン、バイトン、ファーメドに対応しています。（※RoHS対応）
仕様項目
| 型式 | MCRP103 |
| 電源 | DC12V│AC90〜132V又はAC90〜264Vアダプタ付属 |
| 消費電力 | 6W |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6又はシリコンチューブ：φ1×φ3 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5│ゴム系チューブ：φ2×φ4 |
| 準標準対応チューブ | テフロンチューブ：φ0.6×φ1.1│インチサイズチューブ：※注1 |
| ローター回転速度 | 5〜120RPM│可変ボリューム多回転ダイヤル(3600°/10回転) |
| 適用液体粘度 | 〜1,500cps(テフロン)、〜10,000cps(シリコン) |
| 流量(cc/min) | 0.6cc/min(テフロン)、2.8cc/min(シリコン) |
| 最大流量(cc/min) | 1.9cc/min(テフロンφ1.9×φ2.5)、5.5ml/min(シリコンφ2×φ4) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| タイマー設定範囲 | 0.1〜9.9秒 デジタル設定 |
| 外形寸法・重量 | w122×d115(最大152.6)×h73(最大77.6)、1.3kg |
※注1：チューブサイズ、硬度は事前に御相談下さい。

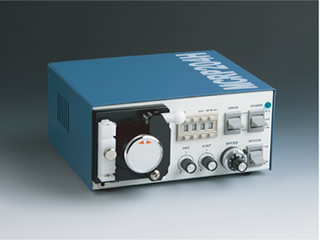

ディスペンシング用途に特化した最上位機種。
チューブ寿命を飛躍的に向上させ従来比3〜10倍以上の耐久性を実現。デジタルタイマーは0.01秒から設定出来、液切れ機構を搭載。低振動・低騒音に加え、速度可変ボリュームは10回転ダイヤル(3600°)で微調整に対応します。（※RoHS対応）
チューブ寿命を飛躍的に向上させ従来比3〜10倍以上の耐久性を実現。デジタルタイマーは0.01秒から設定出来、液切れ機構を搭載。低振動・低騒音に加え、速度可変ボリュームは10回転ダイヤル(3600°)で微調整に対応します。（※RoHS対応）
仕様項目
| 型式 | MCRP204H |
| 電源 | DC12V│AC90〜132V又はAC90〜264Vアダプタ付属 |
| 消費電力 | 8W |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6又は、シリコンチューブ：φ2×φ4 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3│ゴム系チューブ：φ1×φ3、φ3×φ5 |
| 準標準対応チューブ | テフロンチューブ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2│インチサイズチューブ ※注1 |
| ローター回転速度 | 5〜120RPM│可変ボリューム多回転ダイヤル(3600°/10回転) |
| 適用液体粘度 | 〜1,500cps(テフロン)、〜10,000cps(シリコン) |
| 流量(cc/min) | 0.9cc/min(テフロン)、12.5cc/min(シリコン) |
| 最大流量(cc/min) | 5.5cc/min(テフロンφ2.7×φ3.3)、19.5cc/min(シリコンφ3×φ5) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| タイマー設定範囲 | 0.01〜99.99秒 デジタル設定 |
| バキューム設定 | 0〜2秒 アナログ |
| インターバル設定 | 0〜2秒 アナログ |
| 外形寸法・重量 | w176×d142(最大188)×h79.5(最大84.9)、2.4kg |
※注1：チューブサイズ、硬度は事前に御相談下さい。

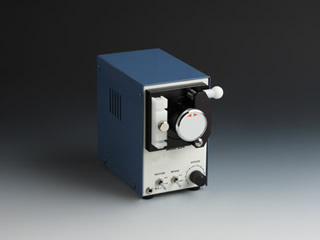

付加機能を取除き低価格に設定したシンプルな汎用モデル。
204H同様の新構造のローター機構によりチューブ耐久を向上させ、流量変動誤差も低減しました。また、オプションのデジタルタイマー(0.1〜9.9秒)が装着出来ます。（※RoHS対応）
204H同様の新構造のローター機構によりチューブ耐久を向上させ、流量変動誤差も低減しました。また、オプションのデジタルタイマー(0.1〜9.9秒)が装着出来ます。（※RoHS対応）
仕様項目
| 型式 | MCRP204 |
| 電源 | DC12V│AC90〜132V又は、AC90〜264Vアダプタ付属 |
| 消費電力 | 8W |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6又は、シリコンチューブ：φ2×φ4 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3│ゴム系チューブ：φ1×φ3、φ3×φ5 |
| 準標準対応チューブ | テフロンチューブ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2│インチサイズチューブ：※注1 |
| ローター回転速度 | 5〜120RPM |
| 適用液体粘度 | 〜1,500cps(テフロン)、〜10,000cps(シリコン) |
| 流量(cc/min) | 0.9cc/min(テフロン)、12.5cc/min(シリコン) |
| 最大流量(cc/min) | 5.5cc/min(テフロンφ2.7×φ3.3)、19.5cc/min(シリコンφ3×φ5) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| タイマー設定範囲 | なし ※オプションにより0〜9.9秒デジタルタイマ設置対応 |
| 外形寸法・重量 | w78×d122(最大163.6)×h124(最大129)、1.9kg |
※注1：チューブサイズ、硬度は事前に御相談下さい。

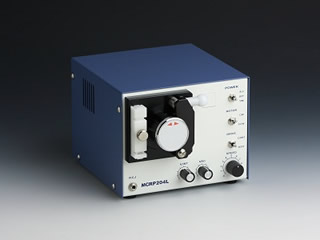

多数の要望から製作した液切れ機構搭載の低価格タイプです。
MCRP204同様オプションのデジタルタイマー(0.1〜9.9秒)が搭載出来ます。シアノ系瞬間接着剤や嫌気性接着剤など低粘度液剤の定量塗布に適します。上記機種同様、手作業に対応したオプションのペン型手元スイッチが接続出来ます。
MCRP204同様オプションのデジタルタイマー(0.1〜9.9秒)が搭載出来ます。シアノ系瞬間接着剤や嫌気性接着剤など低粘度液剤の定量塗布に適します。上記機種同様、手作業に対応したオプションのペン型手元スイッチが接続出来ます。
仕様項目
| 型式 | MCRP204L |
| 電源 | DC12V│AC90〜132V又は、AC90〜264Vアダプタ付属 |
| 消費電力 | 8W |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6又は、シリコンチューブ：φ2×φ4 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3│ゴム系チューブ：φ1×φ3、φ3×φ5 |
| 準標準対応チューブ | テフロンチューブ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2│インチサイズチューブ：※注1 |
| ローター回転速度 | 5〜120RPM |
| 適用液体粘度 | 〜1,500cps(テフロン)、〜10,000cps(シリコン) |
| 流量(cc/min) | 0.9cc/min(テフロン)、12.5cc/min(シリコン) |
| 最大流量(cc/min) | 5.5cc/min(テフロンφ2.7×φ3.3)、19.5cc/min(シリコンφ3×φ5) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| タイマー設定範囲 | なし ※オプションにより0〜9.9秒デジタルタイマ設置対応 |
| バキューム設定 | 0〜2秒 アナログ |
| インターバル設定 | 0〜2秒 アナログ |
| 外形寸法・重量 | w138×d146(最大185.5)×h108(最大113)、2.1kg |
※注1：チューブサイズ、硬度は事前に御相談下さい。

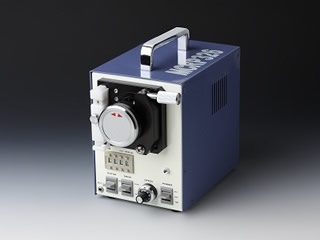

仕様項目
| 型式 | MCRP326 |
| 電源 | DC24V│AC90〜132V又は、AC90〜264Vアダプタ付属 |
| 消費電力 | 15W |
| 標準セットチューブ | テフロンチューブ：φ2.4×φ3.0又は、シリコンチューブ：φ3×φ6 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3│ゴム系チューブ：φ1×φ4、φ2×φ5、φ4×φ7、φ5×φ8 |
| 準標準対応チューブ | インチサイズチューブ│片肉1.5〜2.0タイプチューブ：※注1 |
| ローター回転速度 | 5〜120RPM│可変ボリューム多回転ダイヤル(3600°/10回転) |
| 適用液体粘度 | 〜2,000cps(テフロン)、〜20,000cps(シリコン) |
| 流量(cc/min) | 8.8cc/min(テフロン)、42cc/min(シリコン) |
| 最大流量(cc/min) | 10.2cc/min(テフロンφ2.7×φ3.3)、90cc/min(シリコンφ5×φ7) |
| 最大吐出圧力 | 約08MPa(テフロン)、約0.2MPa(シリコン) |
| モード設定 | 連続運転・リモート/タイマー運転 |
| タイマー設定範囲 | 0.01〜99.99秒 デジタル設定 |
| 外形寸法・重量 | w122.8(最大128.4)×d170(最大218.5)×h162(最大197.9)、3.4kg |
※注1：チューブサイズ、硬度は事前に御相談下さい。

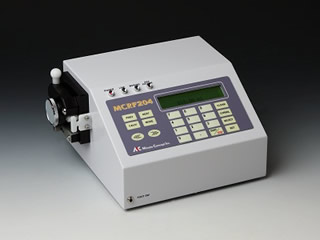

チューブ疲労による流量変動を抑え、長期の安定流量の送液に対応する特殊機構のチュービングポンプです。
チューブに掛かるストレスを回転毎にキャンセルし、停止中に掛かるチューブへの負担を無くしました。（※RoHS対応）
チューブに掛かるストレスを回転毎にキャンセルし、停止中に掛かるチューブへの負担を無くしました。（※RoHS対応）
仕様項目
| 型式 | MCRF204 |
| 電源 | DC24V│AC90〜132V又は、AC90〜264Vアダプタ付属 |
| 消費電力 | 16W |
| 駆動モーター | 5相ステッピングモーター |
| 流路 | 1CH |
| 標準セットチューブ | シリコンチューブ：φ2×φ4 |
| 標準対応チューブ | ゴム系チューブ：φ1×φ3、φ3×φ5 |
| 準標準対応チューブ | インチサイズチューブ：※注1 |
| ローター回転速度 | 0.1〜240〜RPM |
| 流量(cc/min) | 24cc/min(シリコン) |
| 最大流量(cc/min) | 40cc/min(シリコンφ3×φ5) |
| 最大吐出圧力 | 約0.2MPa(シリコン) |
| モード設定 | 各種モード ※詳細は別途資料参照下さい |
| 機能 | オールデジタル設定 |
| ローター回転方向 | 時計方向・反時計方向 |
| 外形寸法・重量 | w184(最大221.5)×d186×h110(最大114.3)、4.2kg |
※注1：チューブサイズ、硬度は事前に御相談下さい。

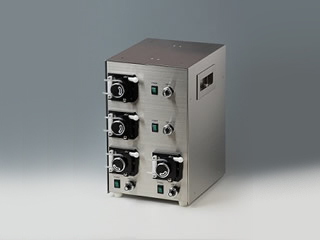

特注例
独立4チャンネルタイプの準特注機です。
筐体はステンレスで、錆び・防滴対応の一例です。
低振動・低騒音で運転します。
独立4チャンネルタイプの準特注機です。
筐体はステンレスで、錆び・防滴対応の一例です。
低振動・低騒音で運転します。
仕様項目
| 型式 | MCRP204 4連特注 |
| 電源 | AC100V 50/60Hz |
| 駆動モーター | 2相ステッピングモーター 4台 |
| 流路 | 4CH |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6又は、シリコンチューブ：φ2×φ4 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3│ゴム系チューブ：φ1×φ3、φ3×φ5 |
| 準標準対応チューブ | テフロンチューブ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2│インチサイズチューブ：※注1 |
| ローター回転速度 | 5〜120RPM│可変ボリューム多回転ダイヤル(3600°/10回転) |
| 流量(cc/min) | 0.9cc/min(テフロン)、12.5cc/min(シリコン) |
| 最大流量(cc/min) | 5.5cc/min(テフロンφ2.7×φ3.3)、19.5cc/min(シリコンφ3×φ5) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| モード設定 | 連続運転・リモート |
| ローター回転方向 | 時計方向・反時計方向 |
| 外形寸法・重量 | w212×d250(最大188)×h328(最大336)、15kg(筐体SUS) |
※注1：チューブサイズ、硬度は事前に御相談下さい。

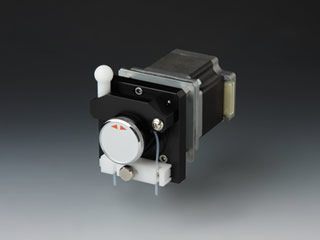

組込型チューブポンプ ＜小型＞
φ22mmの小型ロータータイプの組込型チューブポンプです。
ローターは独自の新機構を採用し、チューブへの負担を軽減し飛躍的にチューブ寿命を延長します。取り付けはスペースを取らないコンパクトサイズ。
φ22mmの小型ロータータイプの組込型チューブポンプです。
ローターは独自の新機構を採用し、チューブへの負担を軽減し飛躍的にチューブ寿命を延長します。取り付けはスペースを取らないコンパクトサイズ。
仕様項目
| 型式 | MCRP103P |
| 電源 | DC12V |
| 消費電力 | 6W |
| 駆動モーター | 2相ステッピングモーター |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6又は、シリコンチューブ：φ1×φ3 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5│ゴム系チューブ：φ2×φ4 |
| 準標準対応チューブ | テフロンチューブ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2│インチサイズチューブ：※注1 |
| ローター回転速度 | 5〜120RPM 可変ボリューム多回転ダイヤル(3600°/10回転) ※多回転ダイヤルはオプション通常は300°タイプ |
| 流量(cc/min) | 0.6cc/min(テフロン)、2.8cc/min(シリコン) |
| 適用粘度 | 〜1,500cps(テフロン)、〜10,000cps(シリコン) |
| 最大流量(cc/min) | 1.9cc/min(テフロンφ1.9×φ2.5)、5.5ml/min(シリコンφ2×φ4) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| ローター回転方向 | 時計方向・反時計方向 |
| コントロール基板×1枚、可変抵抗×1ヶ、モーターケーブル×1ヶ | |
※注1：チューブサイズ、硬度は事前に御相談下さい。

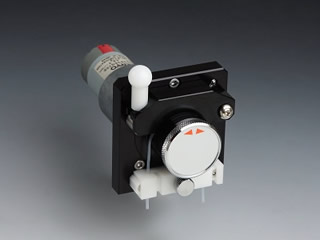

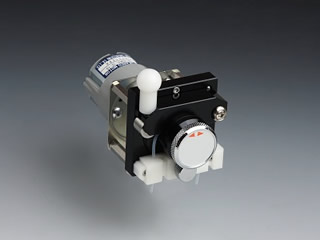

組込型チューブポンプ ＜中型＞
多用途に対応した中型容量の組込タイプ。
培養装置や分析機器など、機器の組込み用としてご使用下さい。
多用途に対応した中型容量の組込タイプ。
培養装置や分析機器など、機器の組込み用としてご使用下さい。
仕様項目
| 型式 | MCRP103PDC |
| 電源 | DC12V |
| 消費電力 | 3W |
| 駆動モーター | ギア付DCモーター |
| 流路 | 1CH |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6又は、シリコンチューブ：φ1×φ3 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5│ゴム系チューブ：φ2×φ4 |
| 準標準対応チューブ | テフロンチューブ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2│インチサイズチューブ：※注1 |
| ローター回転速度 | 10〜128RPM |
| 流量(cc/min) | 0.6cc/min(テフロン)、3.0cc/min(シリコン) |
| 最大流量(cc/min) | 2.0cc/min(テフロンφ1.9×φ2.5)、5.8cc/min(シリコンφ2×φ4) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| ローター回転方向 | 時計方向・反時計方向 |
※注1：チューブサイズ、硬度は事前に御相談下さい。

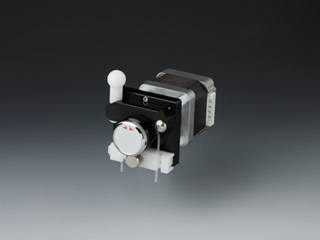

組込型チューブポンプ ＜中型＞
多用途に対応した中型容量の組込タイプ。
培養装置や分析機器など、機器の組込み用としてご使用下さい。
多用途に対応した中型容量の組込タイプ。
培養装置や分析機器など、機器の組込み用としてご使用下さい。
仕様項目
| 型式 | MCRP204P |
| 電源 | DC12V |
| 消費電力 | 8W |
| 駆動モーター | 2相ステッピングモーター |
| 流路 | 1CH |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6又は、シリコンチューブ：φ2×φ4 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3│ゴム系チューブ：φ1×φ3、φ3×φ5 |
| 準標準対応チューブ | テフロンチューブ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2│インチサイズチューブ：※注1 |
| ローター回転速度 | 5〜120RPM 可変ボリューム多回転ダイヤル(3600°/10回転) ※多回転ダイヤルはオプション通常は300°タイプ |
| 流量(cc/min) | 0.9cc/min(テフロン)、12.5cc/min(シリコン) |
| 最大流量(cc/min) | 5.5cc/min(テフロンφ2.7×φ3.3)、19.5cc/min(シリコンφ3×φ5) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| ローター回転方向 | 時計方向・反時計方向 |
| コントロール基板×1枚、可変抵抗×1ヶ、モーターケーブル×1ヶ | |
※注1：チューブサイズ、硬度は事前に御相談下さい。
組込型チューブポンプ ＜中型＞
多用途に対応した中型容量の組込タイプ。
培養装置や分析機器など、機器の組込み用としてご使用下さい。
多用途に対応した中型容量の組込タイプ。
培養装置や分析機器など、機器の組込み用としてご使用下さい。
仕様項目
| 型式 | MCRP204PDC |
| 電源 | DC12V |
| 消費電力 | 5W |
| 駆動モーター | ギア付DCモーター |
| 流路 | 1CH |
| 標準セットチューブ | テフロンチューブ：φ1.0×φ1.6 又は、シリコンチューブφ2×φ4 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3│ゴム系チューブ：φ1×φ3、φ2×φ4 |
| 準標準対応チューブ | テフロンチューブ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2│インチサイズチューブ：※注1 |
| ローター回転速度 | 10〜125RPM |
| 流量(cc/min) | 1.0cc/min(テフロン)、13cc/min(シリコン) |
| 最大流量(cc/min) | 5.8cc/min(テフロンφ2.3×φ3.0)、20cc/min(シリコンφ3×φ5) |
| 最大吐出圧力 | 約0.6MPa(テフロン)、約0.2MPa(シリコン) |
| ローター回転方向 | 時計方向・反時計方向 |
※注1：チューブサイズ、硬度は事前に御相談下さい。

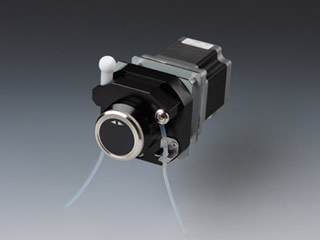

組込型チューブポンプ ＜大型＞
ローター径45mmの大容量タイプです。
培養装置や分析機器など、機器の組込み用としてご使用下さい。
ローター径45mmの大容量タイプです。
培養装置や分析機器など、機器の組込み用としてご使用下さい。
仕様項目
| 型式 | MCRP326P |
| 電源 | DC12V |
| 消費電力 | 30W |
| 駆動モーター | 2相ステッピングモーター |
| 流路 | 1CH |
| 標準セットチューブ | テフロンチューブ：φ2.4×φ3.0又は、シリコンチューブ：φ3×φ5 |
| 標準対応チューブ | テフロンチューブ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3│ゴム系チューブ：φ1×φ3、φ4×φ6、φ5×φ7 |
| 準標準対応チューブ | インチサイズチューブ│片肉1.5〜2.0タイプチューブ：※注1 |
| ローター回転速度 | 5〜120RPM 可変ボリューム多回転ダイヤル(3600°/10回転) |
| 流量(cc/min) | 8.8cc/min(テフロン)、42cc/min(シリコン) |
| 最大流量(cc/min) | 10.2(18)cc/min(テフロンφ2.7×φ3.3)、65(120)cc/min(シリコンφ5×φ7) |
| 最大吐出圧力 | 約08MPa(テフロン)、約0.2MPa(シリコン) |
| ローター回転方向 | 時計方向・反時計方向 |
| コントロール基板×1枚、可変抵抗×1ヶ、モーターケーブル×1ヶ | |
※注1：チューブサイズ、硬度は事前に御相談下さい。
MCRPシリーズ用ペンシル型手元スイッチ。
MCRP組込タイプの付属コントロール基板。
マイクロステップICドライバーを搭載し、振動や騒音の低減をしています。
マイクロステップICドライバーを搭載し、振動や騒音の低減をしています。
